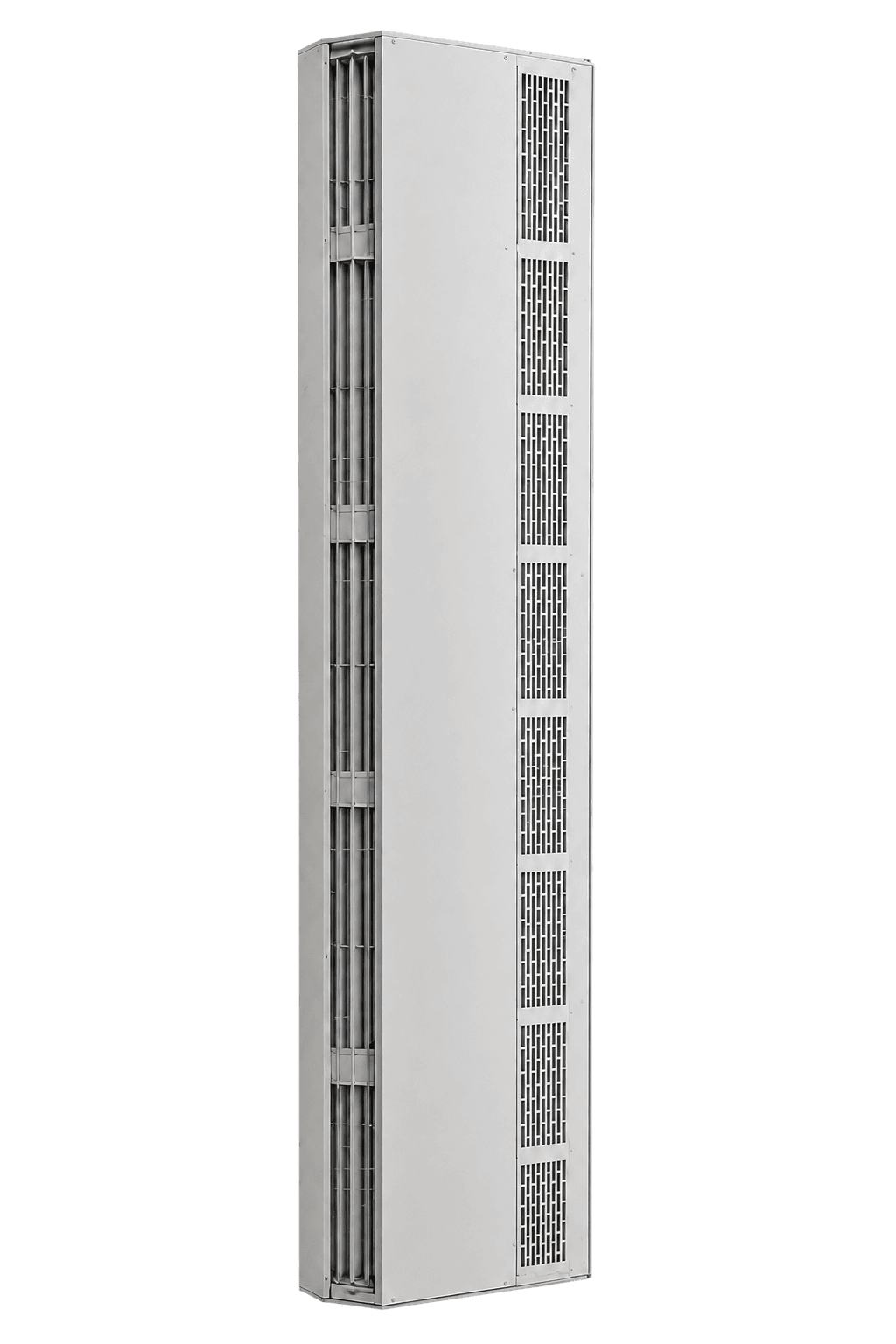

Cortina de Ar Vertical TI9000

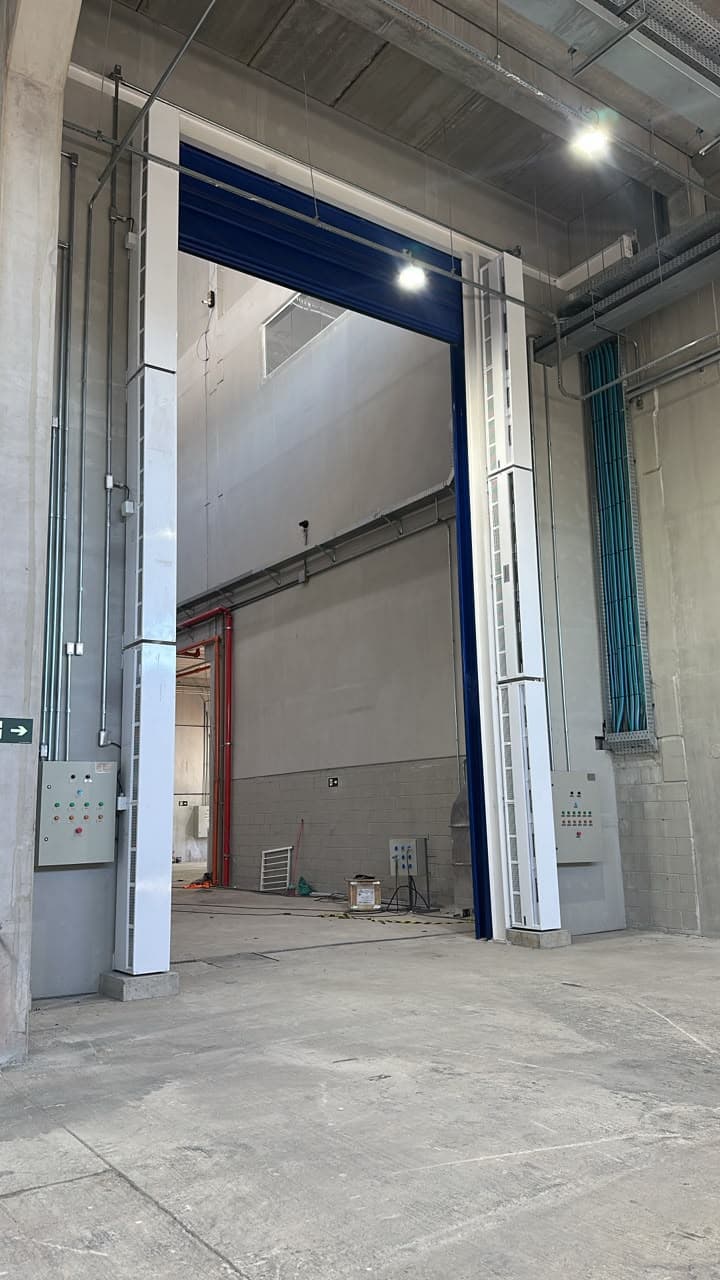

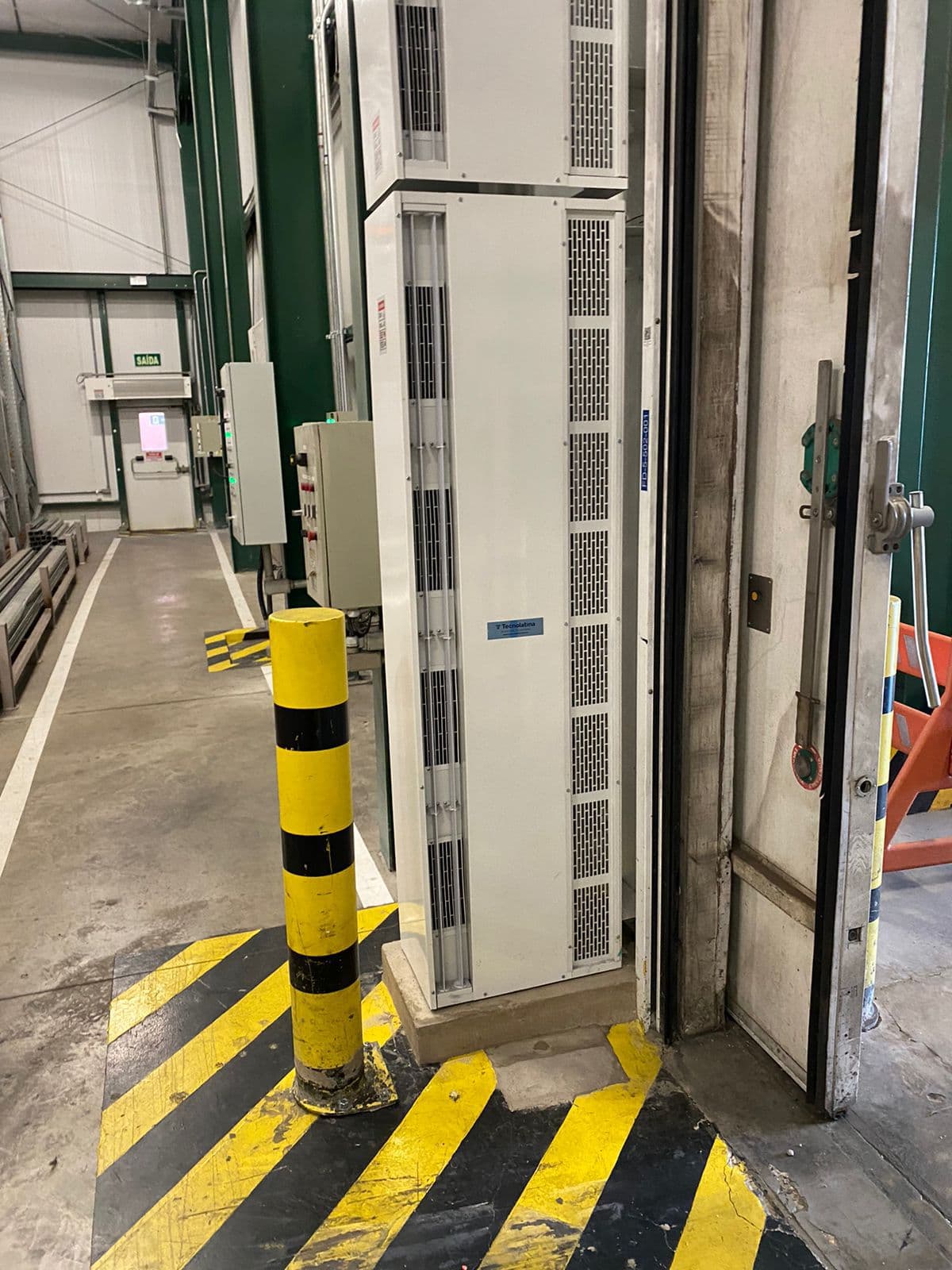

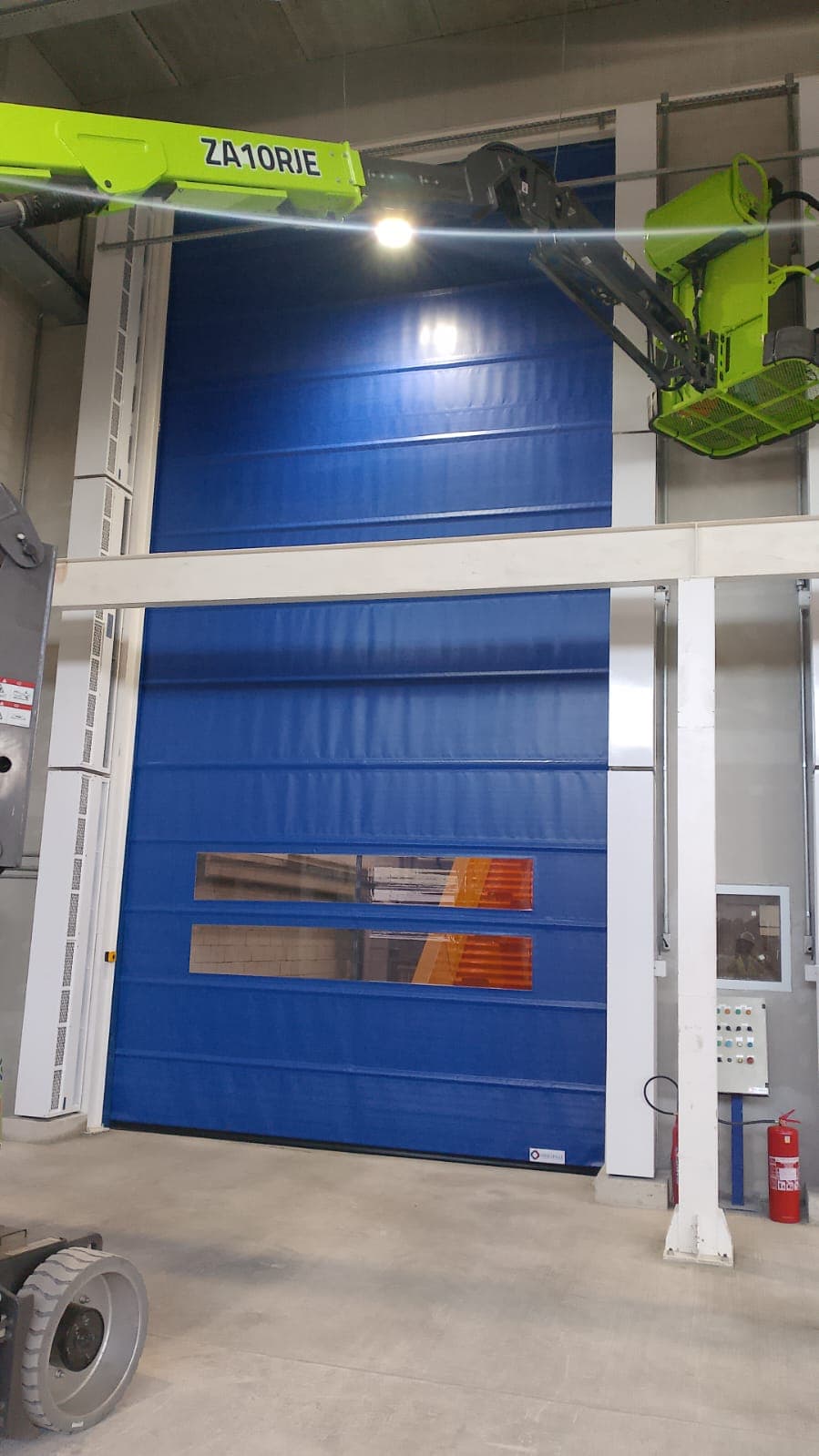

Na instalação vertical, a unidade é fixada na lateral do vão — parede ou batente — e projeta o jato de ar paralelamente ao piso, perpendicular ao fluxo de pessoas e veículos. Esse layout é a única solução viável quando há obstáculos estruturais acima da porta, como tubulações, vigas de baixa altura ou sistemas de combate a incêndio (sprinklers). A eficiência da barreira pneumática é equivalente à instalação aérea quando o dimensionamento e o alinhamento do bocal são executados corretamente. A Tecnolatina fornece suporte de engenharia para projetos com restrição de altura.

O modelo é amplamente utilizado em plantas farmacêuticas, laboratórios, indústrias de embalagem e galpões logísticos com mezaninos de baixa altura livre. Também é indicado para docas cobertas onde a estrutura metálica da cobertura impede a instalação de equipamentos aéreos. Em ambientes controlados sob a IN 16/2017 da ANVISA, a cortina de ar lateral pode integrar o plano de controle de pragas documentado. Setores de higiene rigorosa como O Boticário e indústrias cosméticas são referências de aplicação desse modelo.

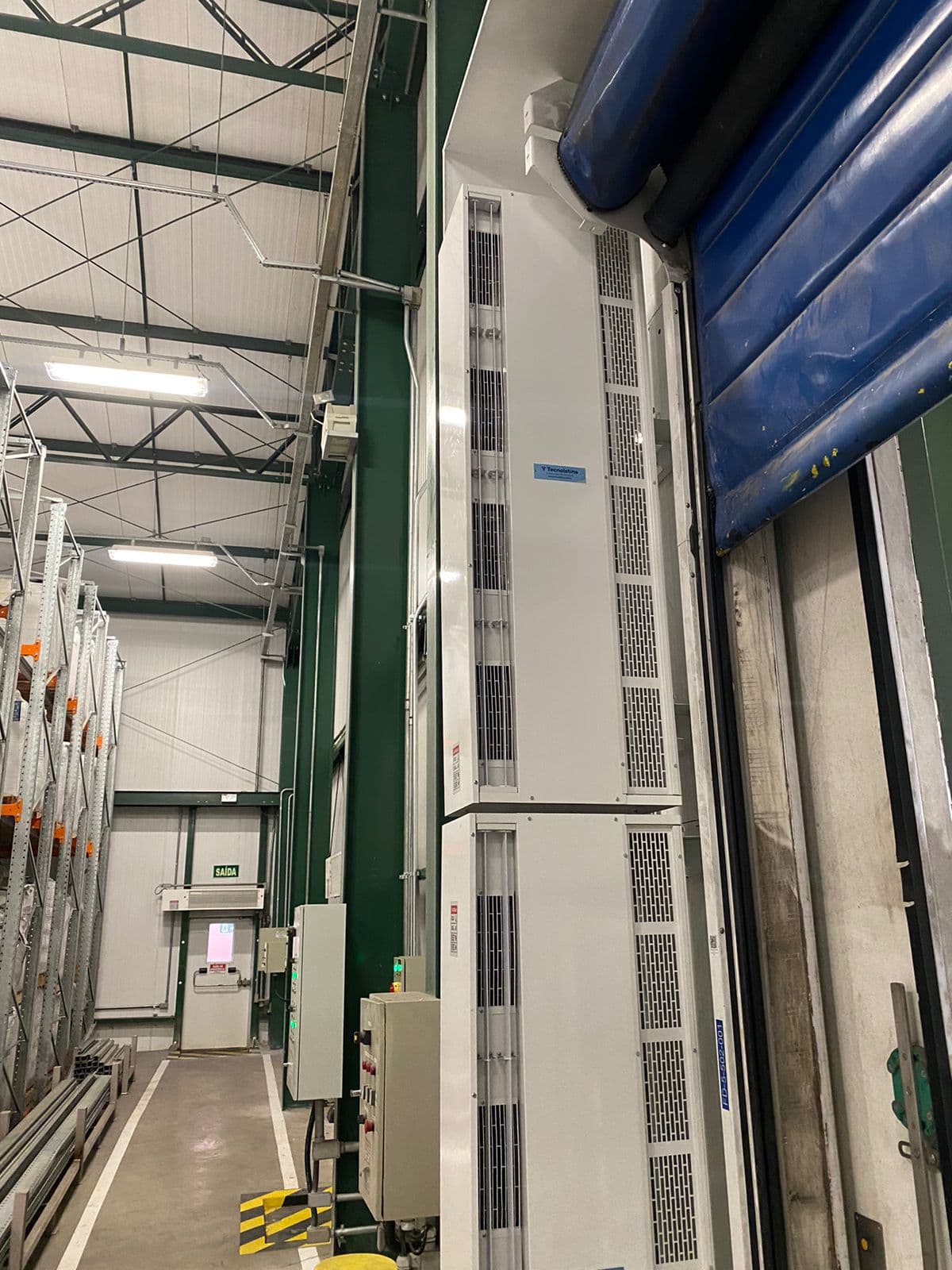

O alcance efetivo do jato depende da potência do equipamento e das condições ambientais locais, como pressurização diferencial e correntes de ar internas. Para vãos de grande largura, pode ser necessária a instalação de duas unidades — uma em cada lateral — ou a combinação com uma unidade aérea complementar. O dimensionamento correto é realizado a partir da largura e da altura do vão, da temperatura diferencial e do fluxo de tráfego. A equipe técnica da Tecnolatina realiza esse cálculo sem custo para projetos qualificados.

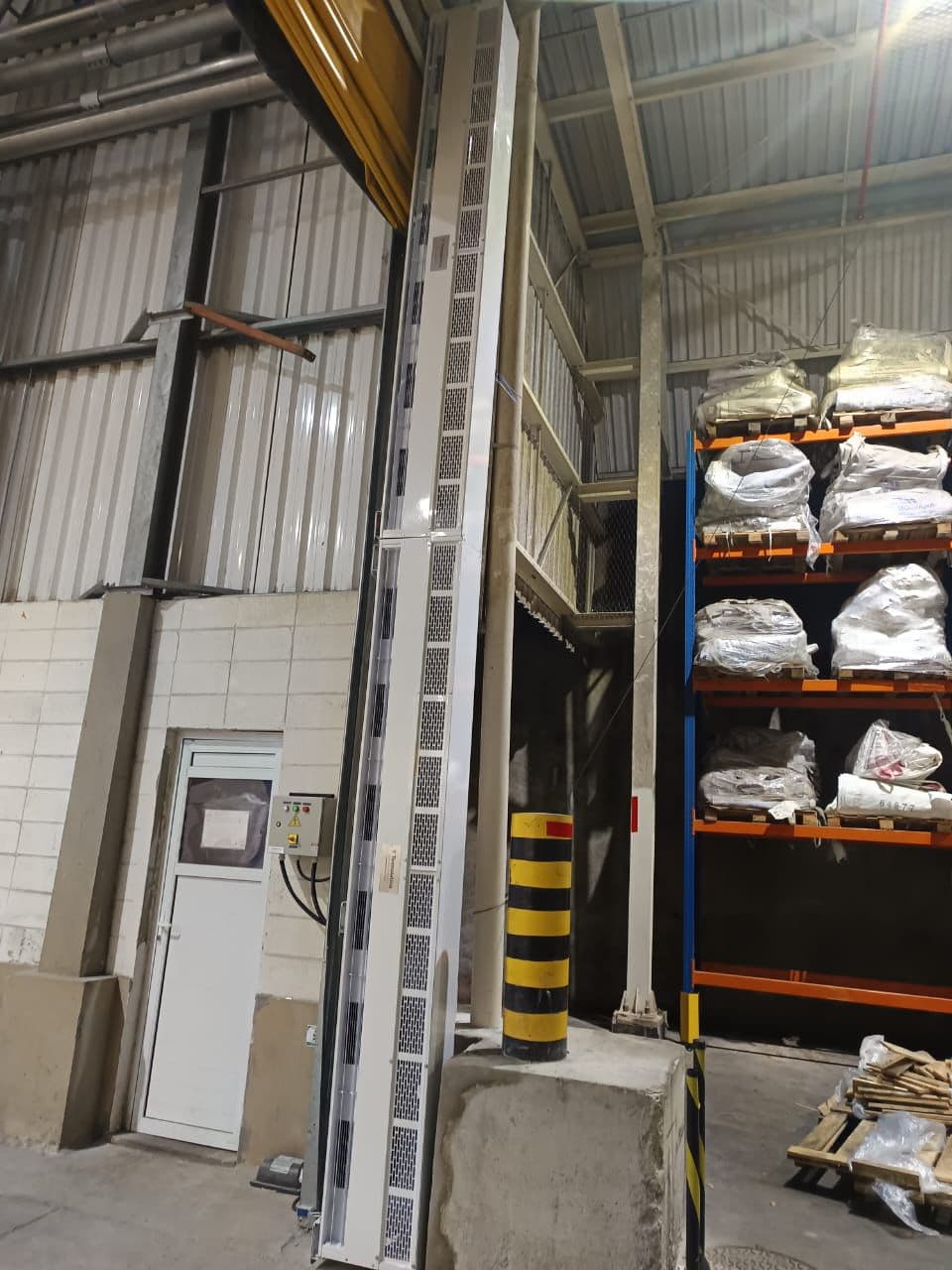

A fixação é feita em suporte metálico chumbado ou parafusado na alvenaria ou estrutura metálica existente, conforme o kit de instalação fornecido pela Tecnolatina. Em painéis de concreto pré-moldado ou estruturas sanduíche, a fixação requer análise prévia da capacidade de carga do painel. O peso do equipamento e as cargas dinâmicas geradas pela vibração do motor devem ser considerados no projeto da ancoragem. Não há necessidade de obras civis complexas na maioria das aplicações industriais padrão.

Em auditorias FSSC 22000 e BRCGS, a barreira de ar — independentemente de sua orientação de instalação — é avaliada como medida de controle de pragas e contaminação ambiental no pré-requisito de manutenção de instalações. A documentação exigida inclui especificação técnica do equipamento, registro de manutenção preventiva e evidência de eficácia da barreira. A Tecnolatina fornece ficha técnica e suporte documental para inclusão nos dossiês de auditoria. A eficácia da vedação deve ser validada por teste funcional registrado no programa de controle da planta.
